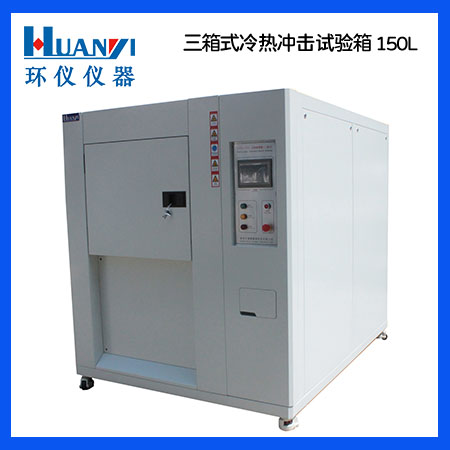

三廂式高低溫沖擊試驗箱采用三箱式整體結構，試樣物品完全靜止。試驗箱由預熱室、預冷室、工作室、制冷系統、加熱系統、風道系統（含換氣閥門）、電器控制系統組成。工作室位于試驗箱前上部，預熱室位于試驗箱后上部，預冷室位于試驗箱前下部，制冷機位于試驗箱的后下部，電器控制柜位于試驗箱右側面上部。

由于三廂式高低溫沖擊試驗箱是通過“高低溫?fù)Q氣”的方式來進行溫度沖擊的，所以我們也稱之為“換氣式冷熱沖擊試驗箱”。試驗箱有以下特點：

1.換氣式冷熱沖擊試驗箱，通過預熱箱、加熱網片和進氣閥的配合使用，使得預熱箱內的空氣被加熱，同時營造一種高溫環境，通過預冷箱、制冷機、冷卻管和進氣閥的配合使用，使得預冷箱內的空氣被冷卻。

2.同時營造一種低溫環境，通過常溫箱、三通閥、真空泵、箱門、彈簧卡扣和密封圈的配合使用，使得常溫箱可以被封閉。

3.同時可以在常溫箱內營造一種負壓環境，通過基板、支撐腿、電子閥、常溫箱、預熱箱和預冷箱的配合使用，使得常溫箱、預熱箱和預冷箱相互連通。

4.通過負壓將預熱箱內的空氣和預冷箱的冷空氣吸入常溫箱內對樣品進行冷熱沖擊，同時在冷熱轉換時可以將原先常溫箱內的空氣抽出避免冷熱空氣的接觸造成在常溫箱內出現冷熱混合狀態，避免對樣品檢測產生影響。

5.通過滑軌、滑塊、固定座和快速夾的配合使用，使得固定座可以從常溫箱內抽出，方便樣品的擺放，同時通過快速夾對樣品和固定座的快速固定，完成樣品的固定工作，避免在冷熱沖擊和抽真空的過程中使得樣品出現晃動移位的現象，從而可以方便的進行樣品拿取和固定。
