電動振動試驗裝置自從誕生以來到現在已有約百年歷史，該設備是由恒定的直流磁場和位于該磁場中通有一定交流電流的線圈的相互作用所產生的電動力來驅動的振動臺。下面，“環儀儀器”為大家分享一個電動振動試驗裝置的技術方案。

電動振動試驗裝置技術方案分享：

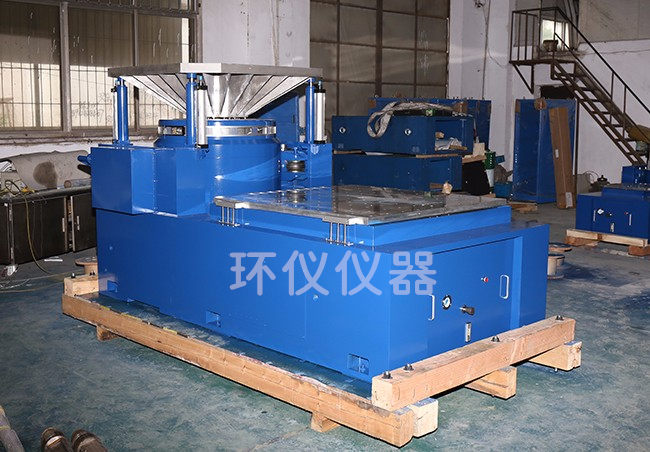

方案名稱：環儀儀器 超長沖程電動振動試驗裝置

裝置組成：臺體、動圈、冷卻裝置、導向裝置、驅動電路、率放大器、位移傳感器以及低通濾波器等。

技術原理

• 無懸掛支撐自由連接： 動圈相對臺體在振動方向上取消了傳統的機械性懸掛支撐結構，使得動圈在整個超長行程振動方向上保持自由狀態。
• 位置負反饋控制電路： 采用了位置負反饋，通過給定信號源、比較疊加電路、調節器、功率放大器、位移傳感器和低通濾波器的協同作用，實現對振動中心位置的精確控制。

創新之處

• 超長行程振動： 能夠在0～2700赫頻率范圍內實現100mm的超長行程振動幅度，為電動振動試驗臺領域帶來了新的技術突破。
• 動態漂移精確補償： 采用位置負反饋控制電路，對動圈的動態漂移進行定量精確的動態補償，保證了動圈的動態平衡。
• 簡化結構，提高性能： 替代傳統懸掛支撐裝置，簡化了振動臺的機械結構，延長了使用壽命，提高了振動臺的運行性能。

該方案在電子、航空航天、汽車等領域的振動試驗中，將為產品的性能驗證和可靠性測試提供更為精準和可控的試驗條件，推動振動試驗技術的發展。
